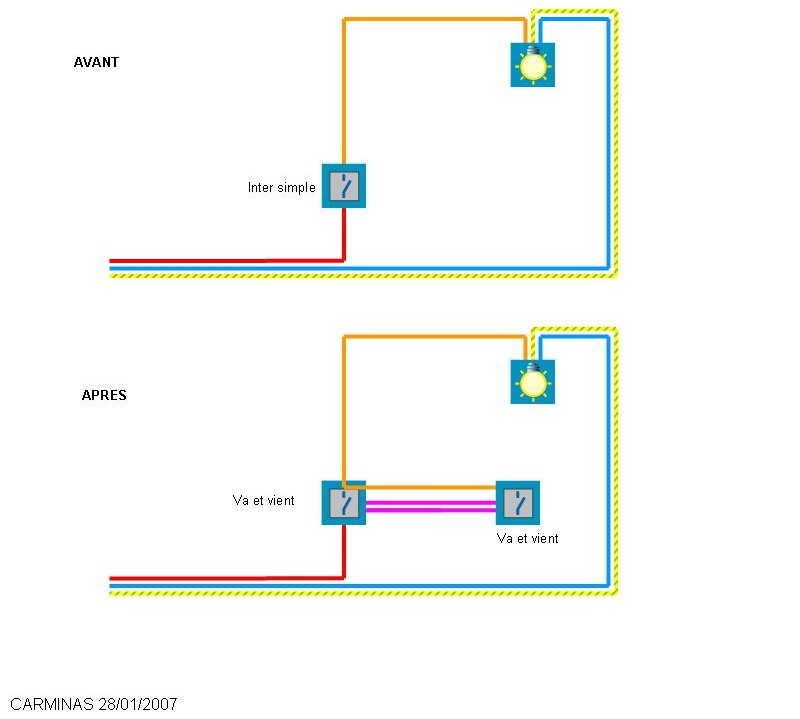

Le câblage de deux interrupteurs pour commander des lumières ou des prises sur le même circuit n’est pas très différent de la connexion de deux prises pour fournir une prise de courant. Les interrupteurs sont alimentés par un fil chaud. Il se déplace ensuite à travers les interrupteurs jusqu’à la lumière ou la prise de courant et retourne au panneau de circuit par le fil neutre. La façon dont vous connectez les fils fait toute la différence — le faire mal peut être ennuyeux ou dangereux.
Coupez l’alimentation du circuit au niveau du panneau de circuit. Déplacer l’interrupteur du disjoncteur de la position marche à la position arrêt.
Faites passer le câble d’une source d’alimentation telle qu’une prise de courant au premier interrupteur, et du premier interrupteur au deuxième interrupteur. Faites également passer le câble sous gaine de chaque interrupteur jusqu’au luminaire. Enlevez six pouces de gaine aux deux extrémités de tous les câbles et poussez-les dans les boîtes. Assurez-vous qu’au moins un quart de pouce de gaine de câble se trouve à l’intérieur de chaque boîte en plus des six pouces de câble dénudé.
Connectez les fils à la prise qui alimente les interrupteurs. Dénuder les trois quarts de pouce d’isolant des deux fils. Fixez le fil de terre nu à la vis de mise à la terre verte. Attachez le fil blanc à la borne argentée et le fil noir à la borne en laiton.
Coupez un morceau de câble de six pouces et enlevez l’isolant, en laissant le fil blanc, noir et nu. Dénudez un pouce d’isolant d’une extrémité du fil noir et trois quarts de pouce d’isolant de l’autre extrémité. Jetez le fil blanc et conservez les fils noirs et les fils nus.
Au premier interrupteur, torsadez ensemble tous les fils de terre dénudés des câbles et la pièce de six pouces et le capuchon avec un écrou de fil. Tournez l’extrémité du fil de terre en forme de U et placez-le sur la borne de terre. Serrez bien la vis. Répétez cette étape au deuxième interrupteur.
Connectez les trois fils blancs ensemble au premier interrupteur. Tourner les extrémités nues à l’aide de la pince et boucher la connexion avec un écrou de fil. Au deuxième interrupteur, répétez cette étape avec les deux fils blancs.
Fixez le fil noir entrant de la prise de courant au fil noir sortant qui se dirige vers le deuxième interrupteur et au morceau de fil noir de six pouces. Torsadez ensemble les extrémités nues d’un pouce de long et coiffez-les avec un écrou de fil. Tournez l’extrémité courte du fil noir en forme de U à l’aide de la pince et fixez-la à la borne de l’interrupteur. Serrez bien la vis de la borne. Au deuxième interrupteur, il suffit d’attacher le fil noir entrant du premier interrupteur à une borne sur l’interrupteur.
Attachez le fil noir qui mène à l’appareil à chaque interrupteur, à la deuxième borne de l’interrupteur. Dénuder les trois quarts de pouce d’isolant, le plier en forme de U et le poser sur la borne en serrant bien la vis.
Torsadez les fils de mise à la terre ensemble au niveau des appareils et coiffez les connexions avec des écrous de fil.
Connectez les fils blancs puis les fils noirs. Les fils de fixation doivent déjà être dénudés. Enlevez un pouce d’isolant des fils blancs et noirs dans le câble qui mène à l’interrupteur. Torsadez les fils blancs ensemble, puis les fils noirs. Boucher les connexions avec des écrous à fils.
Repliez les fils de chaque interrupteur dans le boîtier électrique derrière l’interrupteur. Fixez l’interrupteur à la boîte à l’aide des vis fournies.
Couvrez les interrupteurs avec des plaques murales. La plupart sont livrés avec des vis peintes qui correspondent à la plaque murale.
Poussez et pliez les fils du projecteur dans les boîtes et veillez à ce qu’aucun fil ne soit pincé entre les pièces de garniture et le boîtier électrique. Ajoutez les vis ou tout autre moyen fourni pour fixer la plaque de garniture au plafond ou au mur.
