Les lumières et les interrupteurs sont parmi les éléments de câblage les plus courants dans une maison. Un interrupteur unipolaire est un circuit assez simple. Il existe de nombreuses variantes et différentes façons de le câbler, mais la variante la plus courante (et la plus élémentaire) est l’alimentation du boîtier de commutation et d’une ligne commutée de là vers la lumière.
Concepts de câblage de base

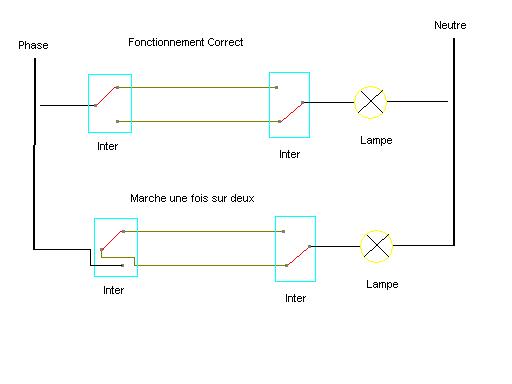

Lors du câblage d’un interrupteur unipolaire, il suffit de connecter le câble noir (côté alimentation) à l’interrupteur. Le fil blanc (neutre) et la mise à la terre sont toujours « allumés » ou toujours connectés à la lumière, même lorsqu’elle est éteinte. Lorsque l’interrupteur est en position haute (on), la ligne d’alimentation est connectée à la ligne d’interrupteur, complétant ainsi le circuit pour que la lumière soit allumée. Lorsque l’interrupteur est en position basse (arrêt), la ligne d’interrupteur n’est pas connectée à la ligne électrique, ce qui crée un circuit ouvert où l’électricité ne peut pas circuler.
Travailler en toute sécurité avec des circuits électriques
Lorsque vous travaillez avec des circuits électriques, il est essentiel pour votre sécurité de vous assurer que l’alimentation électrique est coupée. S’il y a plus d’un interrupteur dans la boîte, soyez extrêmement prudent avec les vis sur le côté des autres interrupteurs. Ceux-ci sont souvent sur des circuits séparés et peuvent être alimentés même lorsque le circuit avec lequel vous travaillez est éteint. Il se peut qu’il faille plus d’un disjoncteur pour retirer toute l’alimentation du boîtier.
Connexions de la boîte à lumière
Pour plus d’informations sur le passage du câble dans le mur, voir Références. Une fois le câble posé, installez une boîte en plastique ou en métal pour l’éclairage et pour l’interrupteur, s’ils ne sont pas déjà installés. Les plafonniers auront toujours une boîte métallique à cause de l’accumulation de chaleur. Les appliques murales peuvent avoir une boîte en métal ou en plastique. Assurez-vous de connaître le type et la taille de la boîte que vous possédez et vérifiez qu’elle est compatible avec le projecteur sélectionné. Il se peut que vous ayez besoin d’acheter un adaptateur (barre de fixation) pour monter le projecteur sur le boîtier électrique. Si vous installez un ventilateur ou une combinaison de ventilateur et d’éclairage, la boîte doit être solidement installée dans les plafonds. Les boîtes lumineuses ordinaires ne sont pas assez robustes pour supporter le poids et les vibrations d’un ventilateur lourd.
